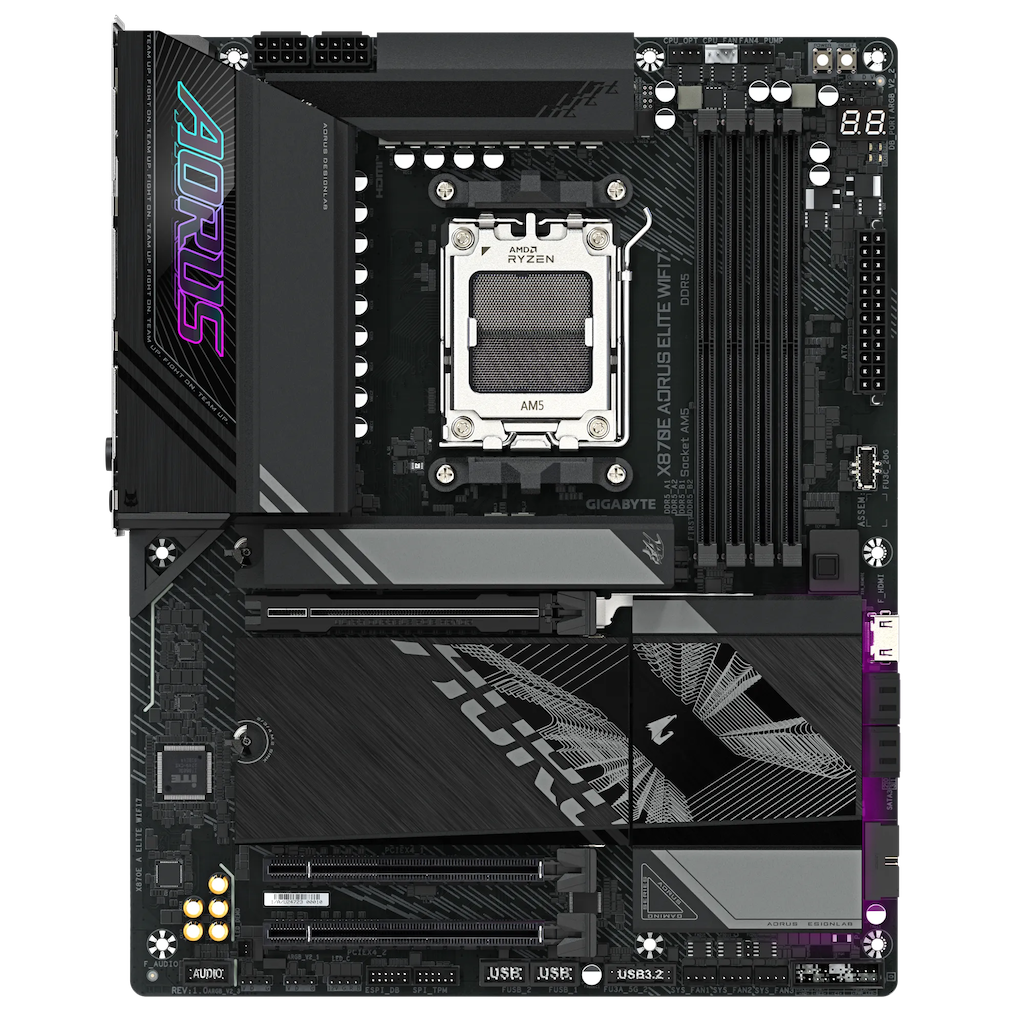

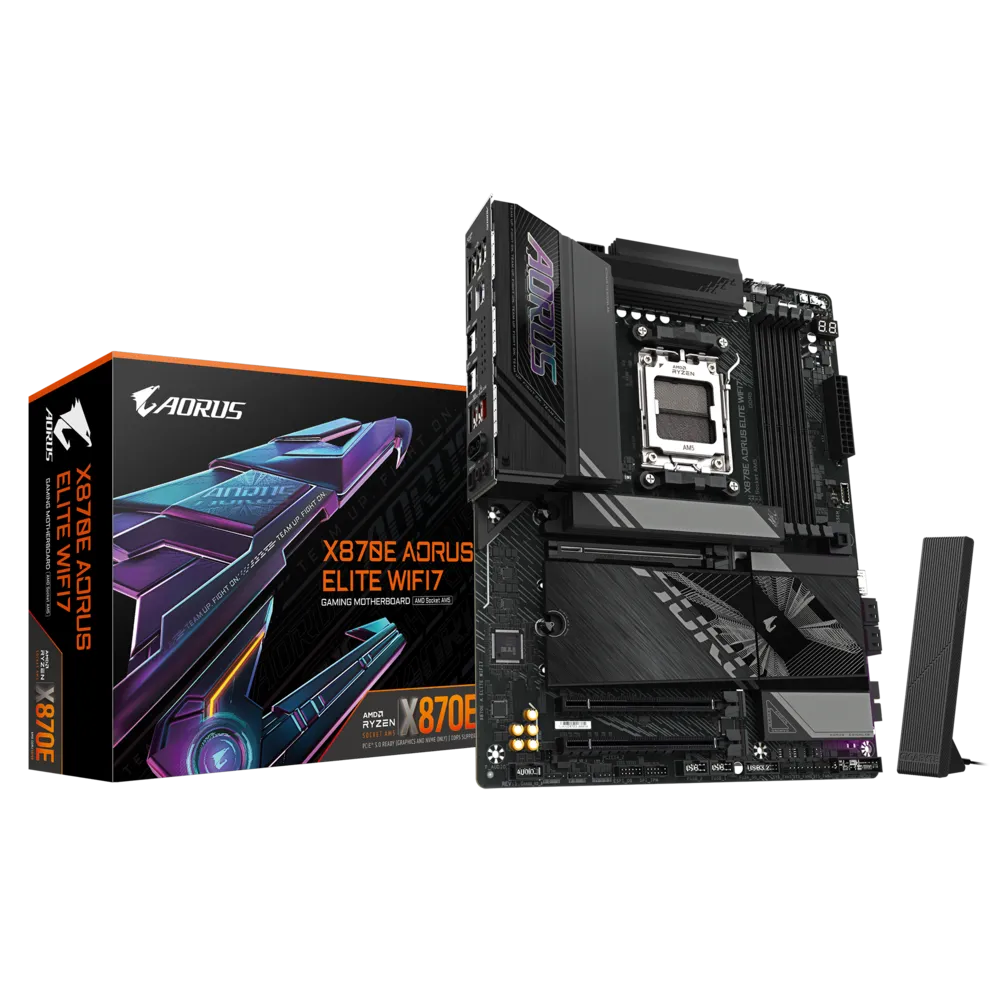

Descripción
Características principales
- Socket AM5 de AMD: compatible con procesadores de las series AMD Ryzen™ 9000/8000/7000.
- Solución VRM de 16+2+2 fases de gemelo digital.
- DDR5 de doble canal: 4 DIMM compatibles con módulos de memoria AMD EXPO™.
- WIFI EZ-Plug: Diseño rápido y sencillo para la instalación de antenas Wi-Fi.
- EZ-Latch Plus: Ranuras PCIe y M.2 con liberación rápida y diseño sin tornillos.
- EZ-Latch Click: Disipadores de calor M.2 con diseño sin tornillos.
- Enlace del panel del sensor: puerto de video integrado para una configuración sencilla del panel en el chasis.
- Interfaz de usuario amigable: múltiples temas, control de ventilador AIO y escaneo automático
- Q-Flash en BIOS y SW.
- Almacenamiento ultrarrápido: 4 ranuras M.2, incluidas 3 PCIe 5.0 x4.
- Protección térmica eficiente: VRM Thermal Armor Advanced y M.2 Thermal Guard L.
- Redes rápidas: LAN de 2,5 GbE y Wi-Fi 7 con antena direccional de ganancia ultraalta.
- Conectividad extendida: USB 4.0 tipo C dual con DP-Alt, HDMI.
- Audio confiable: audio HD Realtek ALC1220 y condensadores de calidad audiófila.
- Armadura PCIe ultraduradera: la placa posterior de metal de la ranura PCIe x16 para una mayor durabilidad.
- Ranura PCIe UD X: ranura PCIe 5.0 x16 con potencia 10X para tarjeta gráfica.
ESPECIFICACIONES
Especificación Apoyo Noticias y premios Galería Comprar
UPC
AMD Socket AM5, soporte para:
procesadores AMD Ryzen™ serie 9000/
procesadores AMD Ryzen™ serie 8000/
procesadores AMD Ryzen™ serie 7000
(visite el sitio web de GIGABYTE para obtener la lista más reciente de procesadores compatibles).
Conjunto de chips
AMD X870E
Memoria
Soporte para módulos de memoria DDR5 8200(OC)/8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400 MT/s
4 zócalos DIMM DDR5 que admiten hasta 256 GB (capacidad de DIMM individual de 64 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Soporte para módulos de memoria DIMM sin búfer 1Rx8/2Rx8/1Rx16 no ECC
Soporte para módulos de memoria AMD EXtended Profiles for Overclocking (AMD EXPO™) y Extreme Memory Profile (XMP)
(la configuración de la CPU y la memoria puede variar) (Esto afecta los tipos de memoria admitidos, la velocidad de datos y la cantidad de módulos DRAM; consulte la “Lista de compatibilidad de memoria” en el sitio web de GIGABYTE para obtener más información).
Gráficos integrados
Procesador de gráficos integrado con soporte para gráficos AMD Radeon™ + controlador ASMedia USB4®:
– 2 puertos USB4® USB Type-C®, compatibles con salidas de video USB4 y DisplayPort y una resolución máxima de 3840 x 2160 a 240 Hz
* Soporte para la versión DisplayPort 1.4 y HDR.
Procesador gráfico integrado con compatibilidad con gráficos AMD Radeon™:
– 1 puerto HDMI, que admite una resolución máxima de 4096 x 2160 a 60 Hz
* Soporte para la versión HDMI 2.1, HDCP 2.3 y HDR.
** Soporte para puertos compatibles con HDMI 2.1 TMDS nativos.
– 1 puerto HDMI frontal, compatible con una resolución máxima de 1920 x 1080 a 30 Hz
* Soporte para la versión HDMI 1.4
(Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).
Admite hasta cuatro pantallas al mismo tiempo.
Audio
Códec Realtek® ALC1220
* El conector de salida de línea del panel posterior admite audio DSD.
Audio de alta definición
de 2/4/5.1/7.1 canales
* Puede cambiar la funcionalidad de un conector de audio mediante el software de audio. Para configurar el audio de 7.1 canales, acceda a la configuración de audio del software.
Soporte para salida S/PDIF
Red local
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)
Módulo de comunicación inalámbrica
MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
– WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
– BLUETOOTH 5.4
– Soporte para el estándar inalámbrico 11be de 160 MHz
Realtek® Wi-Fi 7 RTL8922AE (PCB rev. 1.1/1.2)
– WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
– BLUETOOTH 5.4
– Soporte para el estándar inalámbrico 11be de 160 MHz
(La velocidad de datos real puede variar según el entorno y el equipo).
* Las funciones de Wi-Fi 7 requieren Windows 11 SV3 para funcionar correctamente. (No hay ningún controlador compatible con Windows 10).
**La disponibilidad de los canales de Wi-Fi 7 en la banda de 6 GHz depende de la normativa de cada país.
Ranuras de expansión
1 ranura PCI Express x16 (PCIEX16), integrada en la CPU:
los procesadores AMD Ryzen™ serie 9000/7000 admiten el modo PCIe 5.0 x16
* Los conectores M2B_CPU y M2C_CPU comparten ancho de banda con la ranura PCIEX16.
Cuando el conector M2B_CPU o M2C_CPU está ocupado, la ranura PCIEX16 funciona en modo x8.
Los procesadores AMD Ryzen™ Serie 8000-Phoenix 1 admiten el modo PCIe 4.0 x8.
Los procesadores AMD Ryzen™ Serie 8000-Phoenix 2 admiten el modo PCIe 4.0 x4.
(La ranura PCIEX16 solo admite una tarjeta gráfica o un SSD NVMe. Si solo se va a instalar una tarjeta gráfica, asegúrese de instalarla en la ranura PCIEX16).
Chipset:
– 1 ranura PCI Express x16 compatible con PCIe 4.0 y con una velocidad de transferencia x4 (PCIEX4_1)
– 1 ranura PCI Express x16 compatible con PCIe 3.0 y con una velocidad de transferencia x4 (PCIEX4_2)
Interfaz de almacenamiento
1 conector M.2 (M2A_CPU), integrado en la CPU, compatible con Socket 3, clave M, tipo 25110/22110/2580/2280 SSD:
los procesadores AMD Ryzen™ serie 9000/7000 admiten SSD PCIe 5.0 x4/x2.
Los procesadores AMD Ryzen™ serie 8000-Phoenix 1 admiten SSD PCIe 4.0 x4/x2.
Los procesadores AMD Ryzen™ serie 8000-Phoenix 2 admiten SSD PCIe 4.0 x4/x2 .
2 conectores M.2 (M2B_CPU, M2C_CPU), integrados en la CPU, compatible con Socket 3, clave M, tipo 22110/2280 SSD:
los procesadores AMD Ryzen™ serie 9000/7000 admiten SSD PCIe 5.0 x4/x2.
* Los conectores M2B_CPU y M2C_CPU dejan de estar disponibles cuando se utiliza un procesador AMD Ryzen™ 8000 Series-Phoenix 1/Phoenix 2.
1 conector M.2 (M2D_SB), integrado en el chipset, compatible con Socket 3, clave M, tipo 22110/2280 PCIe 4.0 x4/x2 SSD
4 conectores SATA 6 Gb/s Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SSD NVMe
* RAID 5 solo está disponible en los procesadores AMD Ryzen™ serie 9000.
Compatibilidad con RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SATA
USB
Controlador USB4® CPU+ASMedia:
– 2 puertos USB4® USB Type-C® en el panel posterior
CPU:
– 1 puerto USB 3.2 Gen 1 en el panel posterior
Chipset:
– 1 puerto USB Type-C® con soporte USB 3.2 Gen 2×2, disponible a través del encabezado USB interno
– 2 puertos USB 3.2 Gen 2 Tipo A (rojos) en el panel posterior
– 7 puertos USB 3.2 Gen 1 (3 puertos en el panel posterior, 4 puertos disponibles a través de los encabezados USB internos)
– 8 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 4 puertos disponibles a través de los encabezados USB internos)
Conectores de E/S internos
1 conector de alimentación principal ATX de 24 pines
2 conectores de alimentación ATX de 12 V y 8 pines
1 cabezal de ventilador de CPU
1 cabezal de bomba de refrigeración líquida/ventilador de CPU
3 cabezales de ventilador del sistema
1 cabezal de bomba de refrigeración líquida/ventilador del sistema
3 cabezales de tira de LED RGB Gen2 direccionables
1 cabezal de tira de LED RGB
4 conectores M.2 Socket 3
4 conectores SATA de 6 Gb/s
1 cabezal de panel frontal
1 cabezal de audio del panel frontal
1 cabezal USB Type-C®, compatible con USB 3.2 Gen 2×2
2 cabezales USB 3.2 Gen 1
2 cabezales USB 2.0/1.1
1 cabezal de módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 puerto HDMI (Nota)
1 botón de encendido
1 botón de reinicio
1 puente de reinicio
1 x Borrar el puente CMOS
Conectores del panel posterior
1 botón Q-Flash Plus
4 puertos USB 2.0/1.1
4 puertos USB 3.2 Gen 1
1 puerto HDMI (Nota)
2 puertos USB4® USB Type-C® (DisplayPort (Nota))
1 puerto RJ-45
2 puertos USB 3.2 Gen 2 Tipo A (rojos)
2 conectores de antena (2T2R)
2 conectores de audio
1 conector de salida óptica S/PDIF
Controlador de E/S
Chip controlador de E/S iTE®
Monitoreo de hardware
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección del caudal de refrigeración por agua
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad de la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.
Detección de ruido
BIOS
1 x 256 Mbit flash
Uso de AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 con licencia
Características únicas
Soporte para el Centro de Control de GIGABYTE (GCC)
* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones compatibles con cada aplicación también pueden variar según las especificaciones de la placa base.
Soporte para Q-Flash
Soporte para Q-Flash Plus
Soporte Smart Backup
Software incluido
Software de gestión del ancho de banda LAN Norton® Internet Security (versión OEM)
Sistema operativo
Compatibilidad con Windows 11 de 64 bits
Factor de forma
Factor de forma ATX; 30,5 cm x 24,4 cm
