Descripción

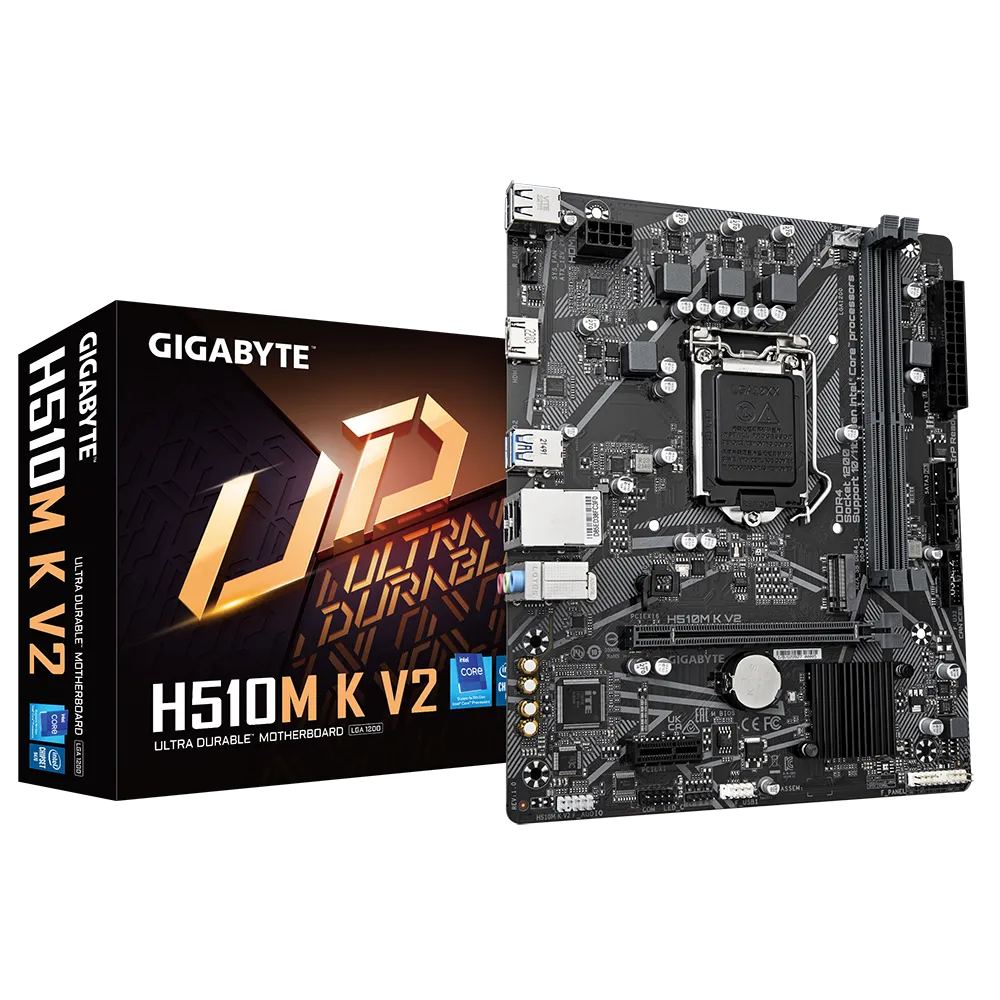

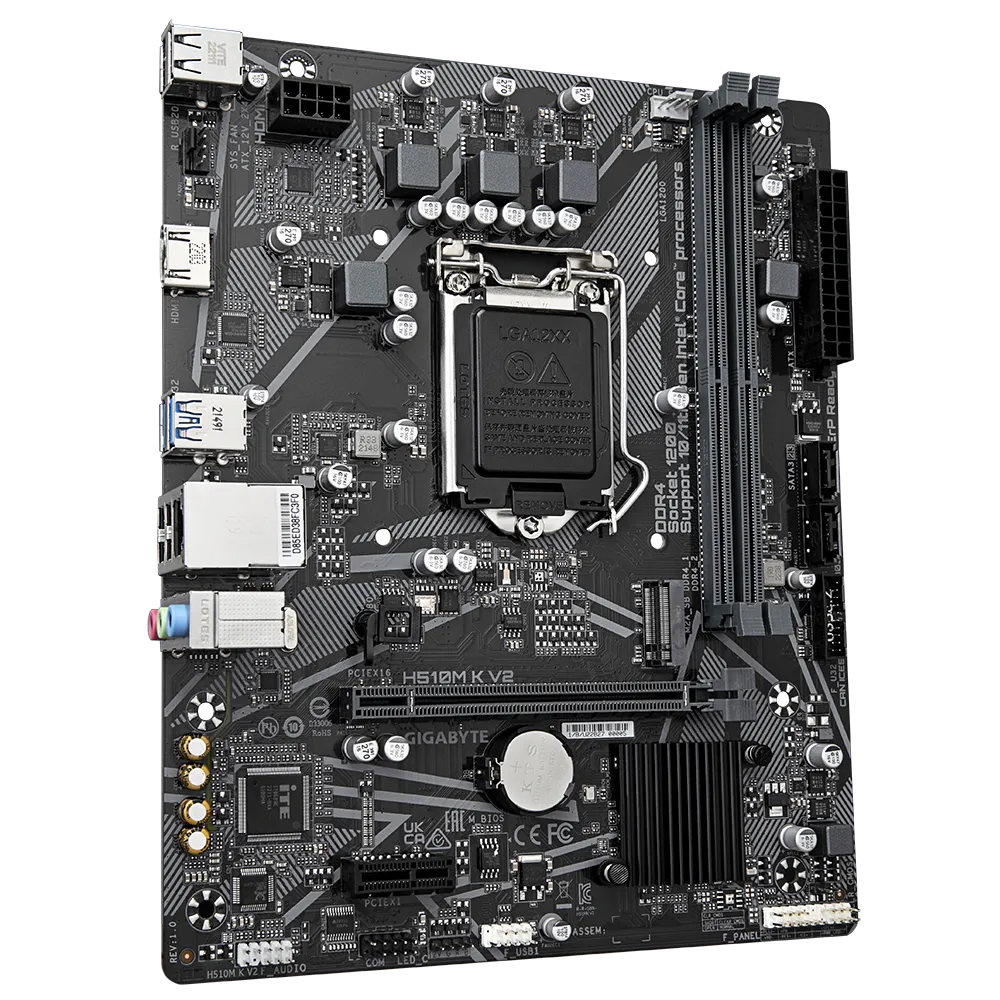

Placa base Intel® Ultra Durable con LAN GbE, resistencia antiazufre y ventilador inteligente 5
- Compatible con procesadores Intel ® Core™ de 11.ª y 10.ª generación.
- DDR4 de doble canal sin búfer y sin ECC, 2 DIMM.
- Audio HD de 8 canales con condensadores de audio de alta calidad.
- Conector NVMe PCIe Gen3 x4 2280 M.2.
- LAN GbE con gestión de ancho de banda.
- Smart Fan 5 cuenta con múltiples sensores de temperatura y cabezales de ventilador híbridos con FAN STOP.
- GIGABYTE APP Center, uso sencillo y fácil.
- Diseño de resistencias antiazufre.
ESPECIFICACIONES
Procesador
Paquete LGA1200:
Procesadores Intel ® Core™ i9/Intel ® Core™ i7/Intel ® Core™ i5 de 11.ª generación
Procesadores Intel® Core™ i9 de décima generación / procesadores Intel® Core™ i7/procesadores Intel® Core ™ i5/procesadores Intel® Core ™ i3/ procesadores Intel® Pentium® / procesadores Intel® Celeron®
La caché L3 varía según la CPU
(Consulte la “Lista de soporte de CPU” para obtener más información).
Conjunto de chips
Chipset Intel® H470 Express
Memoria
Procesadores Intel ® Core™ i9/i7/i5 de 11.ª generación:
compatibilidad con módulos de memoria DDR4 de 3200/3000/2933/2666/2400/2133 MT/s
Procesadores Intel ® Core™ i9/i7 de décima generación:
compatibilidad con módulos de memoria DDR4 de 2933/2666/2400/2133 MT/s
Procesadores Intel ® Core™ i5/i3/Pentium®/Celeron® de décima generación:
compatibilidad con módulos de memoria DDR4 de 2666/2400/2133 MT/s
2 zócalos DIMM DDR4 que admiten hasta 64 GB (capacidad de DIMM individual de 32 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer y sin ECC
Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(Consulte la “Lista de soporte de memoria” para obtener más información).
Gráfica Integrada
Procesador de gráficos integrado: compatibilidad con gráficos Intel® HD :
1 puerto HDMI, compatible con una resolución máxima de 4096 x 2160 a 30 Hz
* Compatibilidad con la versión HDMI 1.4 y HDCP 2.3.
(Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).
Audio
Códec de audio Realtek®
Audio de alta definición
2/4/5.1/7.1 canales
* Puede cambiar la funcionalidad de un conector de audio mediante el software de audio. Para configurar el audio de 7.1 canales, acceda a la configuración de audio del software de audio.
Y
Chip LAN Realtek® GbE (1 Gbps/100 Mbps/10 Mbps)
Zócalos de Expansión
UPC:
1 ranura PCI Express x16, compatible con PCIe 3.0 y funcionando a x16
Conjunto de chips:
1 ranura PCI Express x1, compatible con PCIe 3.0 y funcionando a x1
Interfaz de almacenamiento
Conjunto de chips:
1 conector M.2 (Socket 3, clave M, tipo 2280 SATA y compatibilidad con SSD PCIe 3.0 x4/x2)
2 conectores SATA de 6 Gb/s
Compatibilidad con RAID 0, RAID 1 y RAID 5 para dispositivos de almacenamiento SSD NVMe
* Compatible con una tarjeta adaptadora PCIe a SSD M.2 NVMe adicional
Compatibilidad con RAID 0, RAID 1 y RAID 5 para dispositivos de almacenamiento SATA
USB
Conjunto de chips:
4 puertos USB 3.2 Gen 1 (2 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)
6 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)
Conectores Internos E/S
1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX de 12 V y 8 pines
1 x conector de ventilador de CPU
1 x cabezal de ventilador del sistema
1 x cabezal de tira de LED RGB
1 conector M.2 Socket 3
2 conectores SATA de 6 Gb/s
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 x encabezado USB 3.2 Gen 1
1 x conector USB 2.0/1.1
1 x encabezado de puerto serie
1 x puente CMOS transparente
Panel E/S Trasero
1 puerto HDMI
2 puertos USB 3.2 Gen 1
4 puertos USB 2.0/1.1
1 puerto RJ-45
3 conectores de audio
Controlador de E/S
Chip controlador de E/ S iTE®
Monitorización Hardware
Detección de voltaje
Detección de temperatura
Detección de la velocidad del ventilador
Advertencia de fallo del ventilador
Control de velocidad del ventilador
*La compatibilidad de la función de control de velocidad del ventilador dependerá del enfriador que instale.
BIOS
1 memoria flash de 128 Mbit
Uso de BIOS UEFI AMI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Otras Características
Compatibilidad con el Centro de Aplicaciones
* Las aplicaciones disponibles en el Centro de Aplicaciones pueden variar según el modelo de la placa base. Las funciones compatibles con cada aplicación también pueden variar según las especificaciones de la placa base.
@BIOS
Ambient LED
EasyTune
Smart Backup
System Information Viewer
Compatibilidad con Q-Flash
Soporte para instalación Xpress
Software incluido
Norton ® Internet Security (versión OEM)
Software de gestión del ancho de banda de LAN
Sistema operativo
Compatibilidad con Windows 11 de 64 bits
Compatibilidad con Windows 10 de 64 bits
Formato
Factor de forma Micro ATX; 22,6 cm x 18,5 cm
Observaciones
Debido a las diferentes condiciones de soporte de Linux proporcionadas por los proveedores de chipsets, descargue el controlador de Linux desde el sitio web de los proveedores de chipsets o desde el sitio web de terceros.
Es posible que la mayoría de los proveedores de hardware/software ya no ofrezcan controladores compatibles con Win9X/ME/2000/XP. Si los proveedores ofrecen controladores, los actualizaremos en el sitio web de GIGABYTE.
