Descripción

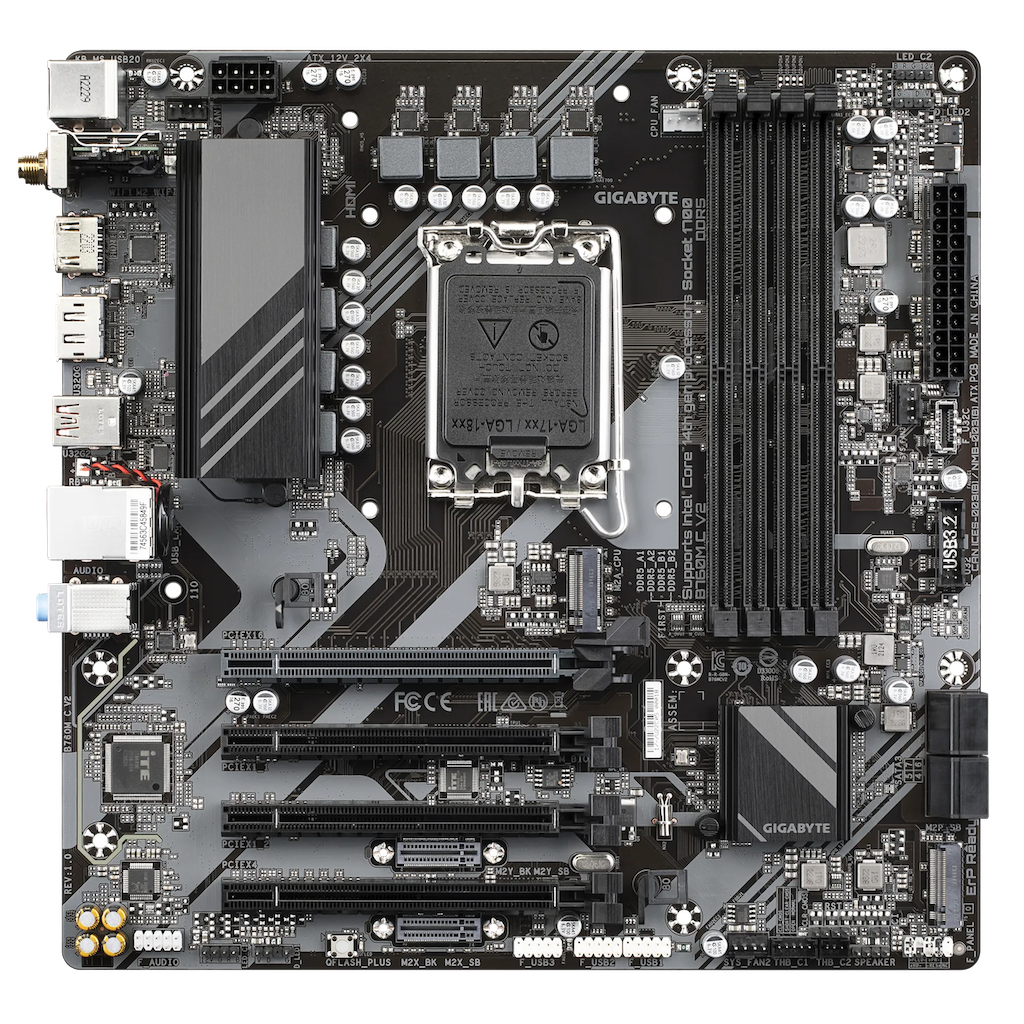

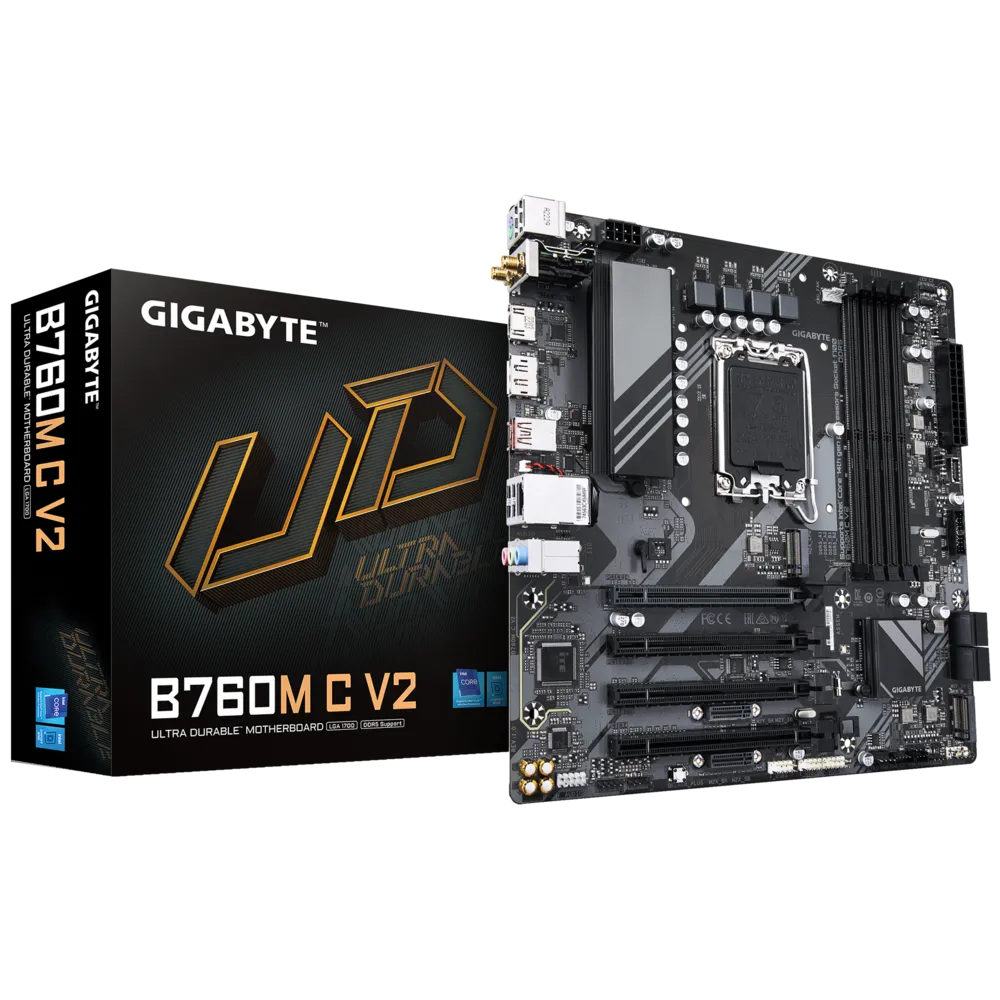

B760M C V2
Admite procesadores Intel® Core™ 14.º, 13.º y 12.º
Rendimiento incomparable: Solución VRM digital híbrida de 6+1+1 fases
DDR5 de doble canal: 4 DIMM compatibles con módulos de memoria XMP
Almacenamiento de próxima generación: conectores PCIe 4.0 M.2
Redes rápidas: Wi-Fi 6 802.11ax y GbE LAN
Conectividad extendida: USB-C® trasero de 20 Gb/s, DP, HDMI
Ventilador inteligente 6: cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con función de parada del ventilador
Q-Flash Plus: Actualiza la BIOS sin instalar la CPU, la memoria ni la tarjeta gráfica
ESPECIFICACIONES
Procesador
Zócalo LGA1700: compatibilidad con procesadores Intel® Core™, Pentium® Gold y Celeron® de 14.ª, 13.ª y 12.ª generación
La caché L3 varía según la CPU
(Consulte la “Lista de soporte de CPU” para obtener más información).
Conjunto de chips
Chipset Intel® B760 Express
Memoria
Compatibilidad con módulos de memoria DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000 MT/s
4 zócalos DIMM DDR5 que admiten hasta 256 GB (capacidad de DIMM individual de 64 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer y sin ECC
Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(La configuración de la CPU y la memoria puede afectar los tipos de memoria admitidos, la velocidad de datos y la cantidad de módulos DRAM; consulte la “Lista de compatibilidad de memoria” para obtener más información).
Gráficos Integrados
Procesador de gráficos integrado: compatibilidad con gráficos Intel® HD :
1 puerto HDMI, compatible con una resolución máxima de 4096 x 2160 a 60 Hz
* Compatible con la versión HDMI 2.1 y HDCP 2.3.
** Compatible con puertos compatibles con HDMI 2.1 TMDS nativos.
1 x DisplayPort, compatible con una resolución máxima de 4096 x 2304 a 60 Hz
* Compatibilidad con la versión DisplayPort 1.2 y HDCP 2.3
(Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).
Audio
Códec de audio Realtek®
Audio de alta definición
2/4/5.1/7.1 canales
* Puede cambiar la funcionalidad de un conector de audio mediante el software de audio. Para configurar el audio de 7.1 canales, acceda a la configuración de audio del software de audio.
Y
Chip LAN Realtek® GbE (1 Gbps/100 Mbps/10 Mbps)
Módulo de comunicación inalámbrica
Realtek® Wi-Fi RTL8851BE
WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5 GHz
BLUETOOTH .32
Soporte para tecnología inalámbrica 11ax de 80 MHz
(La velocidad de datos real puede variar según el entorno y el equipo).
Puertos de Expansión
UPC:
1 ranura PCI Express x16 compatible con PCIe 4.0 y con una velocidad de transferencia x16 (PCIEX16)
. * La ranura PCIEX16 solo admite una tarjeta gráfica o un SSD NVMe. Si solo se va a instalar una tarjeta gráfica, asegúrese de instalarla en la ranura PCIEX16.
Conjunto de chips:
1 ranura PCI Express x16, compatible con PCIe 3.0 y funcionando a x4 (PCIEX4)
2 ranuras PCI Express x16, compatibles con PCIe 3.0 y funcionando a x1 (PCIEX1_1, PCIEX1_2)
Interfaz de Almacenamiento
UPC:
1 conector M.2 (Socket 3, clave M, tipo 22110/2280, compatible con SSD PCIe 4.0 x4/x2) (M2A_CPU)
Conjunto de chips:
1 conector M.2 (Socket 3, clave M, tipo 2280 compatible con SSD PCIe 4.0 x4/x2) (M2P_SB)
2 conectores M.2 (Socket 3, clave M, tipo 2280, compatible con SSD PCIe 3.0 x1) (M2Y_SB, M2X_SB)
4 conectores SATA de 6 Gb/s
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
USB
Conjunto de chips:
1 puerto USB tipo C® en el panel posterior, con soporte USB 3.2 Gen 2×2
1 puerto USB 3.2 Gen 2 Tipo A (rojo) en el panel posterior
1 puerto USB tipo C® compatible con USB 3.2 Gen 1, disponible a través del encabezado USB interno
2 puertos USB 3.2 Gen 1 disponibles a través del encabezado USB interno
Chipset + 2 concentradores USB 2.0:
10 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 6 puertos disponibles a través de los conectores USB internos)
Conectores Internos de E/S
1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX de 12 V y 8 pines
1 x conector de ventilador de CPU
3 cabezales de ventilador del sistema
2 cabezales de tira de LED direccionables
2 cabezales de tira de LED RGB
4 conectores M.2 Socket 3
4 conectores SATA de 6 Gb/s
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 x cabezal de altavoz
1 conector USB tipo C® compatible con USB 3.2 Gen 1
1 x encabezado USB 3.2 Gen 1
3 conectores USB 2.0/1.1
2 conectores de tarjeta complementaria Thunderbolt™
1 botón Q-Flash Plus
1 x puente de reinicio
1 x puente CMOS transparente
1 x cabezal de intrusión de chasis
Conectores del Panel Trasero
1 puerto de teclado/ratón PS/2
2 conectores de antena SMA (1T1R)
1 puerto HDMI
1 puerto DisplayPort
1 puerto USB tipo C® , compatible con USB 3.2 Gen 2×2
1 puerto USB 3.2 Gen 2 Tipo A (rojo)
4 puertos USB 2.0/1.1
1 puerto RJ-45
3 conectores de audio
Controlador de E/S
Chip controlador de E/ S iTE®
Monitorización H/W
Detección de voltaje
Detección de temperatura
Detección de la velocidad del ventilador
Detección del caudal de refrigeración por agua
Advertencia de fallo del ventilador
Control de velocidad del ventilador
* Si la función de control de velocidad del ventilador es compatible dependerá del ventilador que instale.
BIOS
1 memoria flash de 128 Mbit
Uso de BIOS UEFI AMI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características Únicas
Compatibilidad con GIGABYTE Control Center (GCC)
* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones compatibles con cada aplicación también pueden variar según las especificaciones de la placa base.
Compatibilidad con Q-Flash
Compatibilidad con Q-Flash Plus
Software Incluido
Norton ® Internet Security (versión OEM)
Software de gestión del ancho de banda de LAN
Sistema operativo
Compatibilidad con Windows 11 de 64 bits
Compatibilidad con Windows 10 de 64 bits
Diseño
Factor de forma Micro ATX; 24,4 cm x 24,4 cm
