Descripción

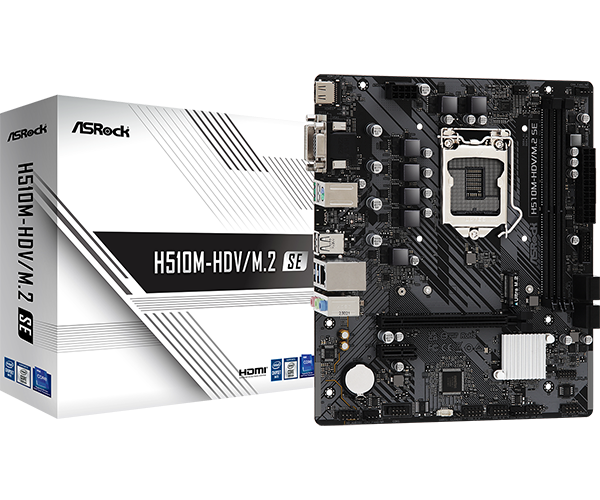

H510M-HDV/M.2 SE
Soporta 10th Gen & Procesadores Intel® Core™ 11ª Gen (LGA1200)
Diseño de fase de alimentación 5
Soporta memoria DDR4 3200 MHz*
1 PCIe 4.0 x16, 1 PCIe 3.0 x1
Opciones de salida gráficos: HDMI, DVI-D, D-Sub
Realtek ALC897 Audio 7.1 canales HD Codec
4 SATA3, 1 Ultra M.2 (PCIe Gen3x4 & SATA3)
6 USB 3.2 Gen1 (2 Frontales, 4 Traseros)
Realtek Gigabit LAN
Soporta Instalador de drivers ASRock Instalador de drivers automático
ESPECIFICACIONES
Características especiales
Duro y sólido como la roca
– 5 Fase de energía
Actualizador EZ
– Instalador de drivers ASRock Instalador de drivers automático
CPU
– Soporta 10th Gen & Procesadores Intel® Core™ 11ª Gen (LGA1200)
– Soporta Intel® Turbo Boost Max 3.0 Technology
Chipset
– Intel® H470
Memoria
– Tecnología de memoria Dual Channel DDR4
– 2 x ranuras DDR4 DIMM
– Soporta memoria DDR4 3200 / 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, un-buffered*
– Soporta módulos de memoria ECC UDIMM (operan en modo no-ECC)
– Máxima capacidad de memoria del sistema: 64GB
– Soporta Intel® Extreme Memory Profile (XMP) 2.0
– Ranuras DIMM con contactos 15μ Oro
*11th Gen Intel® Core™ (i9/i7/i5) Soporta DDR4 3200 natively; Core™ (i3), Pentium y Celeron Soporta DDR4 2666 natively.
10th Gen Intel® Core™ (i9/i7) Soporta DDR4 2933 natively; Core™ (i5/i3), Pentium y Celeron Soporta DDR4 2666 natively.
BIOS
– 128Mb AMI UEFI Legal BIOS con soporte GUI
Gráficos
– 1 x HDMI
Intel® 11th Gen Processors Soporta HDMI 2.0, HDCP 2.3 y max. Resolución up to 4K 60Hz
Intel® 10th Gen Processors Soporta HDMI 1.4, HDCP 2.3 y max. Resolución up to 4K 30Hz
– 1 x DVI-D, Soporta HDCP 2.3 y max. Resolución up to Full HD (1920×1200) 60Hz
– 1 x D-Sub, Soporta max. Resolución up to Full HD (1920×1200) 60Hz
*Gráficos Intel® UHD integrada visuales y las salidas de VGA puede ser compatible sólo con los procesadores que tienen GPU integrada.
Las especificaciones gráficas pueden variar entre las distintas CPUs.
Audio
– Audio 7.1 canales HD (Realtek ALC897 Audio Codec)
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Realtek 8111H
Ranuras de expansión
Intel® 11th Gen & 10th Gen Processors:
– 1 x PCIe 4.0 x16 Slot (PCIE1)*
Intel® 11th Gen Processors Soporta PCIe 4.0 x16
Intel® 10th Gen Processors Soporta PCIe 3.0 x16
Intel® H470 Chipset:
– 1 x PCIe 3.0 x1 Slot (PCIE2)*
*Soporta NVMe SSD como discos de arranque
Almacenaje
Chipset:
– 1 x Socket Ultra M.2 (M2_1, Key M), Soporta type 2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes*
– 4 x conectores SATA3 de 6.0 Gb/s
*Soporta Tecnología Intel® Optane™
Soporta NVMe SSD como discos de arranque
RAID
– Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
USB
– 6 x USB 3.2 Gen1 (4 Rear, 2 Front)
– 6 x USB 2.0 (2 Rear, 4 Front)
*All USB ports Soporta ESD Protection
Conectores
– 1 x cabezal de puertos COM
– 1 x cabecera SPI TPM
– 1 x Chásis Intrusión y header de altavóz
– 1 x conector ventilador Procesador (4-pin)*
– 1 x conector del ventilador CPU / Bomba de agua (4-pin) (Control de velocidad ventilador Smart Fan)**
– 2 x conectores ventilador bomba de agua Chasis (4-pin) (Control de velocidad ventilador Smart Fan)***
– 1 x conector alimentación 24 pin ATX
– 1 x conector alimentación 8 pin 12V
– 1 x Conector panel frontal audio
– 2 x cabezales USB 2.0 (soporta 4 puertos USB 2.0)
– 1 x cabezal USB 3.2 Gen1 (soporta 2 puertos USB 3.2 Gen1)
*CPU_FAN1 Soporta the fan power up to 1A (12W).
**CPU_FAN2/WP Soporta the fan power up to 2A (24W).
***CHA_FAN1~2/WP Soporta the fan power up to 2A (24W).
CPU_FAN2/WP y CHA_FAN1~2/WP puede auto detectarse si el ventilador 3-pin ó 4-pin está en uso.
Panel trasero Entrada/salida
– 1 x Puerto PS/2 Teclado/Ratón
– 1 x puerto D-Sub
– 1 x puerto DVI-D
– 1 x puerto HDMI
– 2 x puertos USB 2.0
– 4 x puertos USB 3.2 Gen1
– 1 x Puerto RJ-45
– Conectores HD Audio: entrada de línea / Altavoz Delantero / Micrófono
Software y UEFI
Software
– Utilidad ASRock Motherboard (A-Tuning)
UEFI
– ASRock Modo EZ
– UEFI ASRock Full HD
– ASRock My Favorites en UEFI
– Instalador de drivers ASRock Instalador de drivers automático
– ASRock Flash instantáneo
– ASRock Internet Flash
– ASRock Fácil instalación de RAID
*Esta utilidad puede ser descargada de la ASRock Live Update & APP Shop.
Accesorios
– 1 x Manual de Usuario
– 1 x I/O Shield
– 2 x cables de datos SATA
– 1 x Tornillo para Socket M.2
Formato
– Formato Micro ATX: 9.1-in x 7.8-in, 23.1 cm x 19.8 cm
Sistema Operativo
– Compatible con Microsoft Windows® 10 64-bit / 11 64-bit
Certificaciones
– FCC, CE
– Calificada para ErP/EuP (ErP/EuP se necesita fuente de alimentación preparada)
